Iets voor hobbyisten/techneuten die tijd over hebben.
Ik heb geexperimenteerd met een simpel eigenbouwapparaatje om de stabilliteit van mijn handboog te meten.
Anders gezegd, ik kan met het hulpmiddeltje objectief meten hoe sterk mijn boog in en na het schot beweegt.
Weer anders gezegd, ik kan meten hoe effectief mijn boog is gestabilliseerd.
Met dit hulpmiddel kun je zaken als de nokhoogte in samenspel met stabillisatie vervolmaken.
Hoe dan wel, eenvoudig als volgt.
1.
Neem een klein plastic dekseltje en maak in het midden daarvan een gaatje.
2.
Neem een klein potloodje en stop de punt door het gaatje.
3.
Neem twee elastiekjes en wat tesakrep en bevestig het potloodje symmetrisch met de elastiekjes op een plastic dekseltje.
4.
Monteer het dekseltje aan het uiteinde van de grote stabillisator voorop de boog.
5.
Plaats een papiertje als meetstrookje tussen potloodpunt en dekseltje, steeds voor elke meting een nieuw papiertje.
6.
Schiet meerdere schoten onder wisselende condities van nokhoogte, stabillisatieuitvoering, etc.
7.
Analyseer het schrijfpatroon op de meerstrook.
8.
De conditie die het kleinste patroon schrijft geeft de beste boogafstelling.
9.
Door betere keuzes van meterialen en massa's kunnen betere resultaten verkregen worden, wie bouwt een echt prototype?
Onderstaande foto's met als laatste enkele meetpatroontjes zal een en ander verduidelijken.
Ik heb nog geen octrooi aangevraagt, zal eerst maar de reakties inventariseren.
Mijn uitvoering is nogal klungelig, dat moet eigenlijk veel degelijker, maar het gaat om het idee.

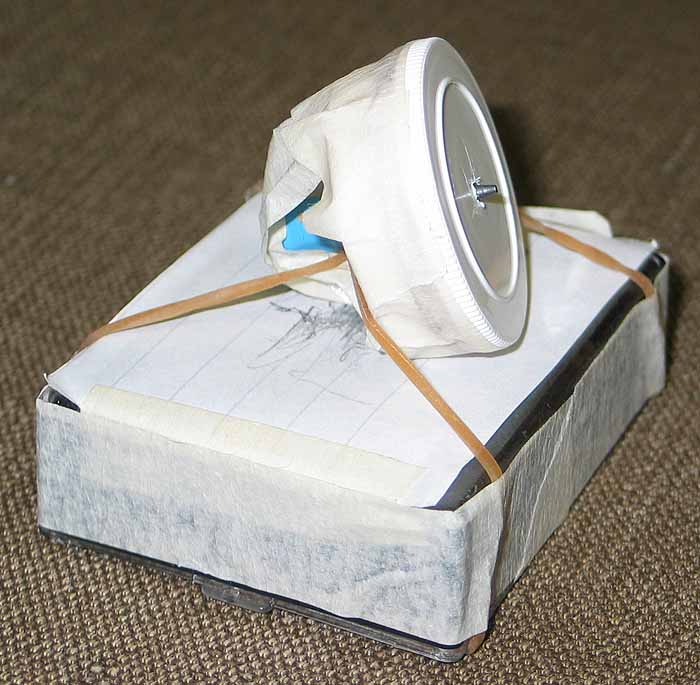

Hete potloodpuntje schrijft vanzelf op het meetpapiertje zijn afgelegde weg tijdens het schot.

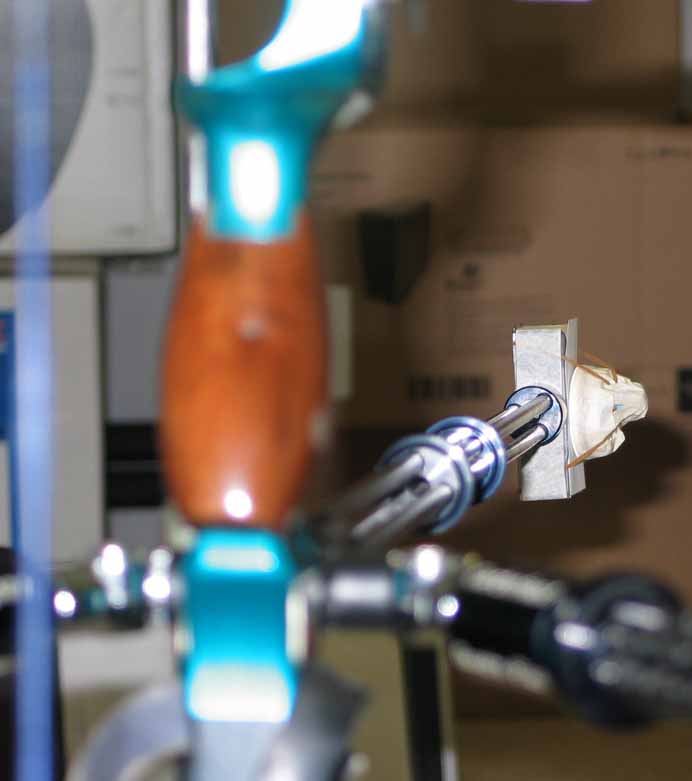

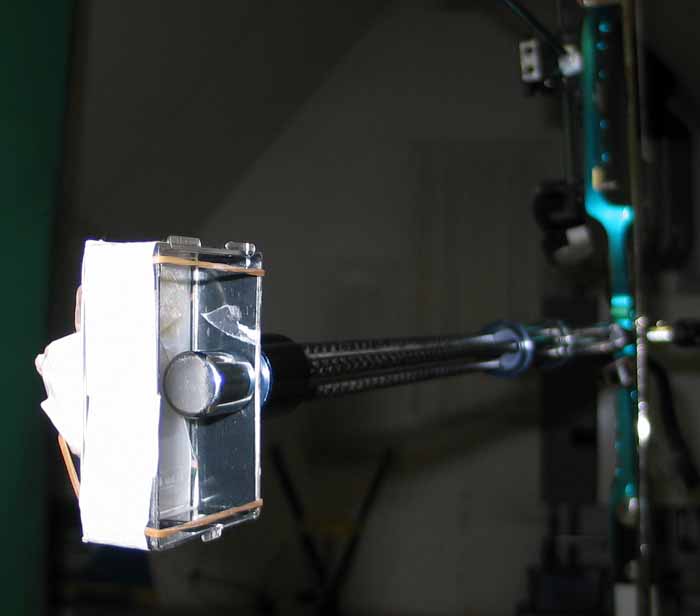

Het meetpotlood geheel voorop de grote stabillisator.

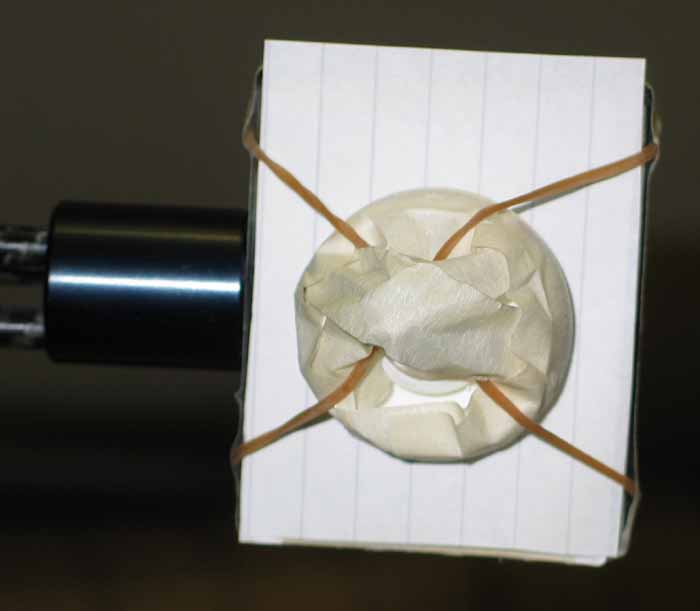

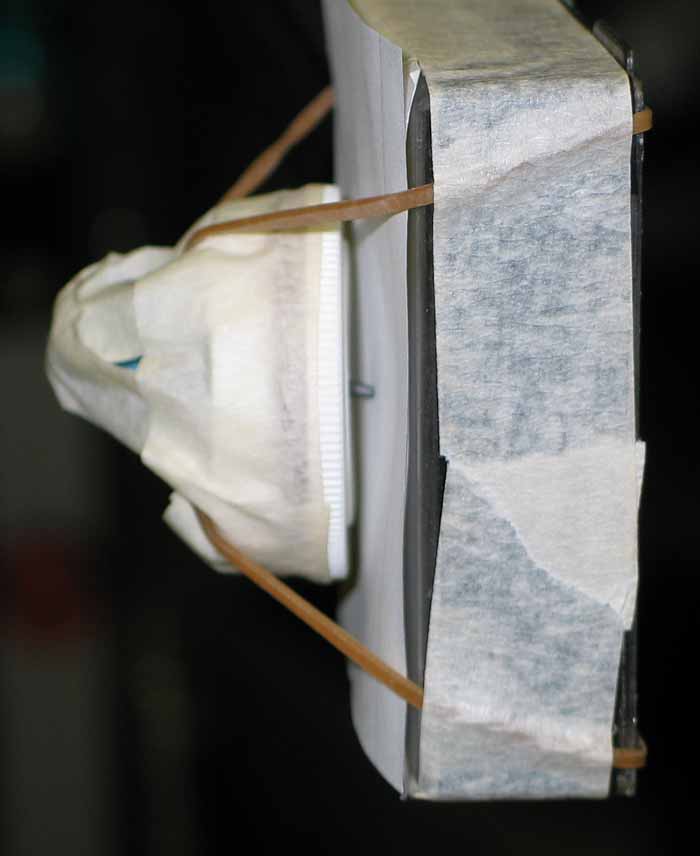

Het potloodje moet gelijkmatig ingespannen zitten zodat de massatraagheid neutraal zijn werk kan doen.

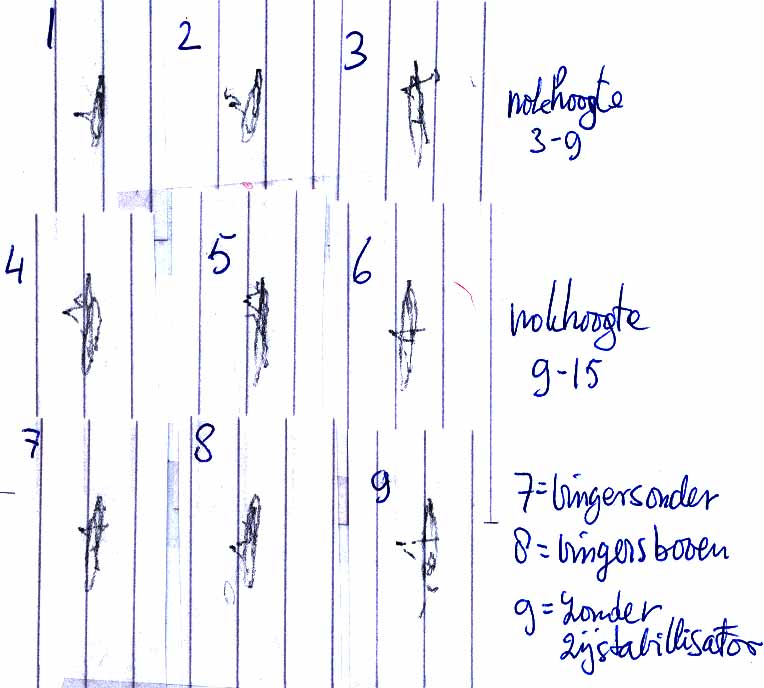

Meetpatronen.
Je neemt de zijwaartse slag en het heen en weer slaan waar.
Uiteraard kun je niet op 1 meting vertrouwen, wel op het gemiddelde beeld van een serie vergelijkbare metingen.
